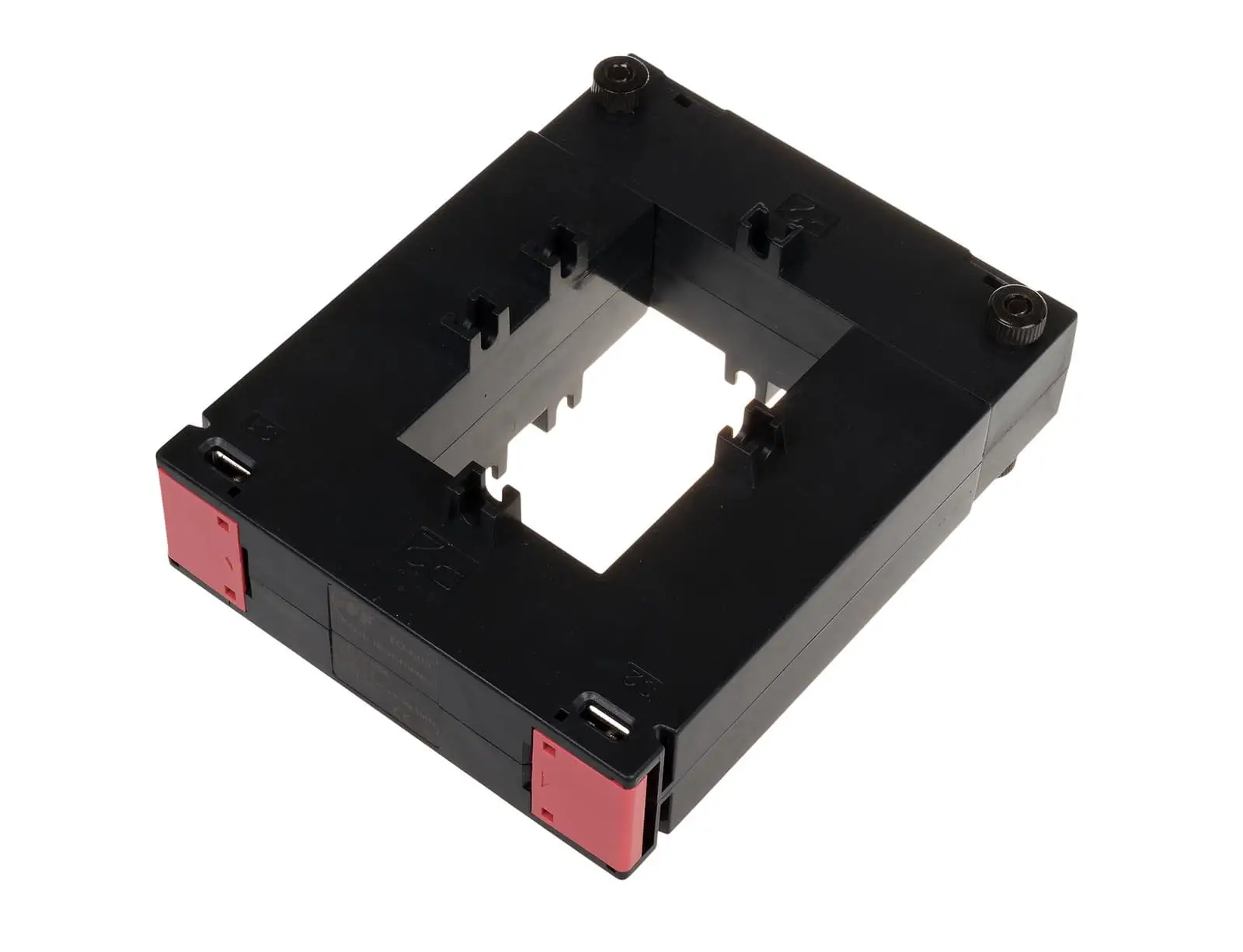

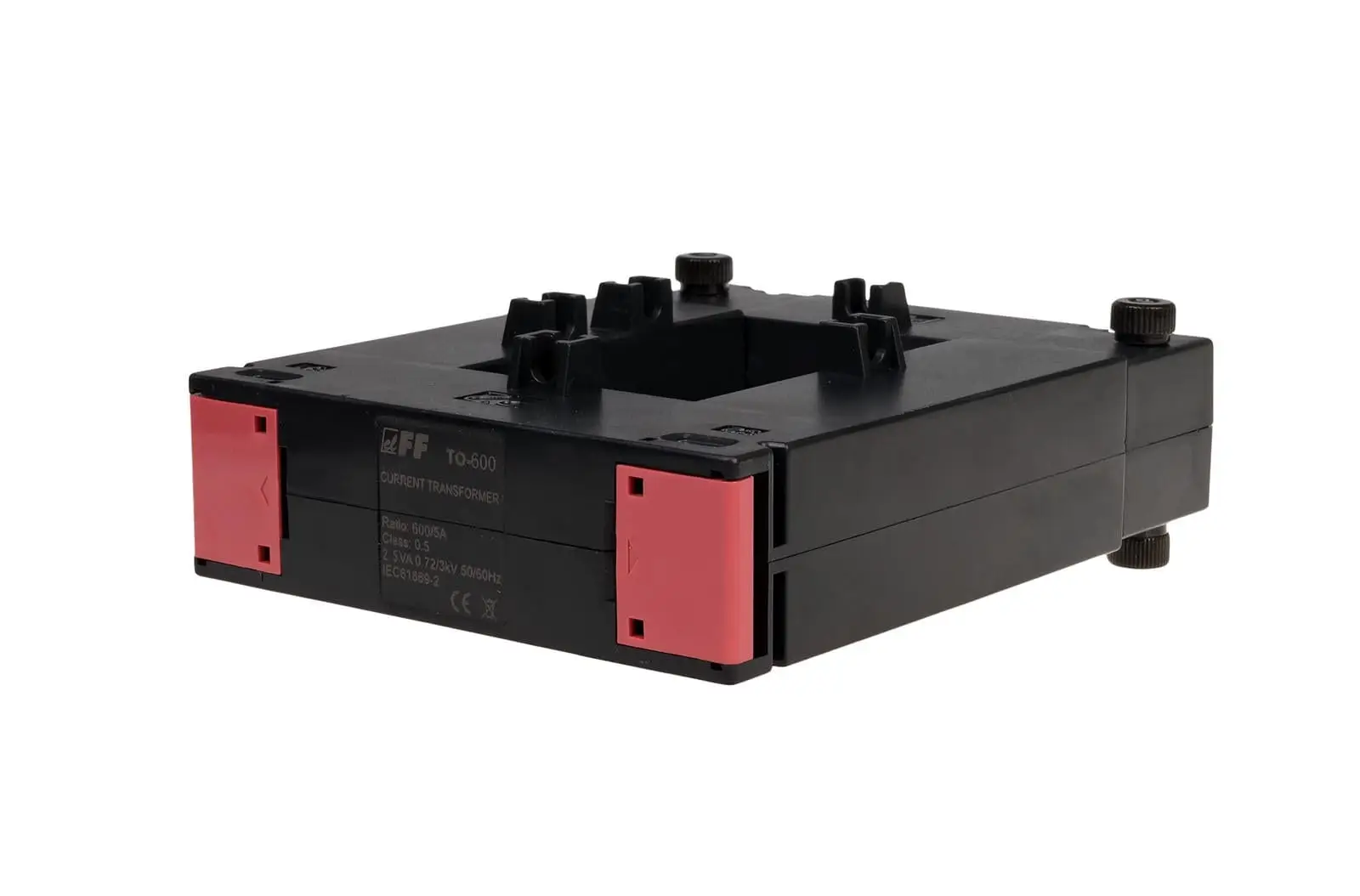

TO-500-5 PRZEKŁADNIK PRĄDOWY Z OTWIERANYM RDZENIEM 500-5A KL.05
Wystaw opinię o produkcie
Kod produktu: GRODNO-3050124
Kod kreskowy: 5902431675213
TO-500-5 PRZEKŁADNIK PRĄDOWY Z OTWIERANYM RDZENIEM 500-5A KL.05. Produkt marki F&F, przypisany do kategorii przekładniki prądowe. Kod producenta: TO-500-5
potrzebujesz pomocy?
Opis
TO-500-5 PRZEKŁADNIK PRĄDOWY Z OTWIERANYM RDZENIEM 500-5A KL.05
TO-500-5 PRZEKŁADNIK PRĄDOWY Z OTWIERANYM RDZENIEM 500-5A KL.05 to produkt marki F&F przypisany do kategorii Przekładniki prądowe. Przed zakupem warto porównać kod producenta i parametry techniczne z wymaganiami instalacji.
Opis produktu
Typ jednofazowy Budowa z otwieranym rdzeniem Przekładnia lp/ls 500/5 Klasa 0,5 Moc [VA] 2,5 VA Częstotliwość 50÷60 Hz Maksymalne napięcie pracy 0,66 kV AC Nr normy IEC 60044-1 Prąd wtórny nominalny Is 5 A Napięcie przebicia izolacji 3 kV/1 min. Waga 0,9 kg Współczynnik bezpieczeństwa FS ˂ 5 Przyłącze S1/S2 zaciski śrubowe 4 mm² Moment dokręcający 0,5 Nm Temperatura pracy -15 ÷ 50°C Pozycja montażu pionowa/pozioma Montaż tablica Stopień ochrony IP20 Jednofazowy Z otwieranym rdzeniem. Przekładnia 500/5. Moc 2,5 VA. Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.
Najważniejsze informacje
- Producent: F&F
- Kod producenta: TO-500-5
- Indeks Grodna: 3050124
- EAN: 5902431675213
- Kategoria: Energetyka > Pomiar energii > Przekładniki prądowe
- Wysokość: 50.000000
- Szerokość: 150.000000
- Długość: 200.000000
- Masa: 0.500000
- Model: Przekładnik prądowy przelotowy
- Pobór mocy: 0W
- Średnica przepustu: 0mm
- Liczba wejść pierwotnych: 1
- Znamionowy prąd pierwotny: 500A
Zastosowanie
Produkt przeznaczony do instalacji elektrycznych lub układów automatyki; dobór i montaż powinien uwzględniać parametry całego systemu.
Parametry należy zweryfikować z aktualną dokumentacją producenta. W przypadku doboru elementu do istniejącego systemu kluczowe jest zachowanie zgodności technicznej, wymiarowej i elektrycznej.
Najczęściej zadawane pytania – TO-500-5
Do czego służy przekładnik prądowy TO-500-5?
Przekładnik zmniejsza wartość mierzonego prądu do poziomu obsługiwanego przez licznik, analizator lub układ zabezpieczeń. Przekładnia musi odpowiadać maksymalnemu prądowi obwodu i wejściu urządzenia pomiarowego.
Jakie parametry ma przekładnik TO-500-5, w tym pobór mocy 0W?
Najważniejsze parametry tego wariantu to Pobór mocy: 0W, Znamionowy prąd pierwotny: 500A, Model: Przekładnik prądowy przelotowy, Średnica przepustu: 0mm oraz Liczba wejść pierwotnych: 1. Kluczowe są również przekładnia, klasa dokładności, moc znamionowa i wymiar otworu lub sposób montażu na przewodzie.
Czy przekładnik TO-500-5 może pracować z otwartym obwodem wtórnym?
Nie powinno się pozostawiać otwartego obwodu wtórnego podczas przepływu prądu po stronie pierwotnej. Może to powodować niebezpieczne napięcie i uszkodzenie przekładnika lub aparatury.
Jak poprawnie zamontować przekładnik TO-500-5?
Należy zachować kierunek przepływu prądu, poprawnie podłączyć zaciski wtórne, dobrać przewody pomiarowe i skonfigurować przekładnię w liczniku lub analizatorze.
