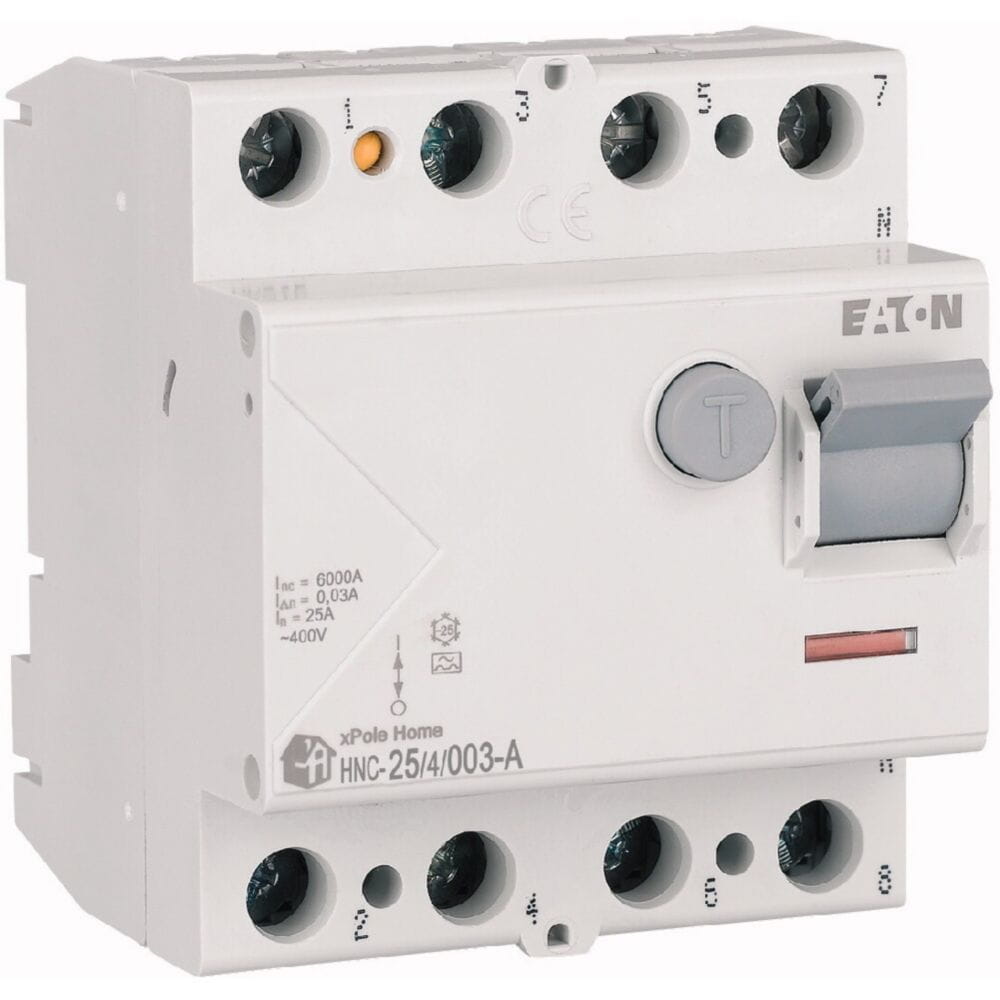

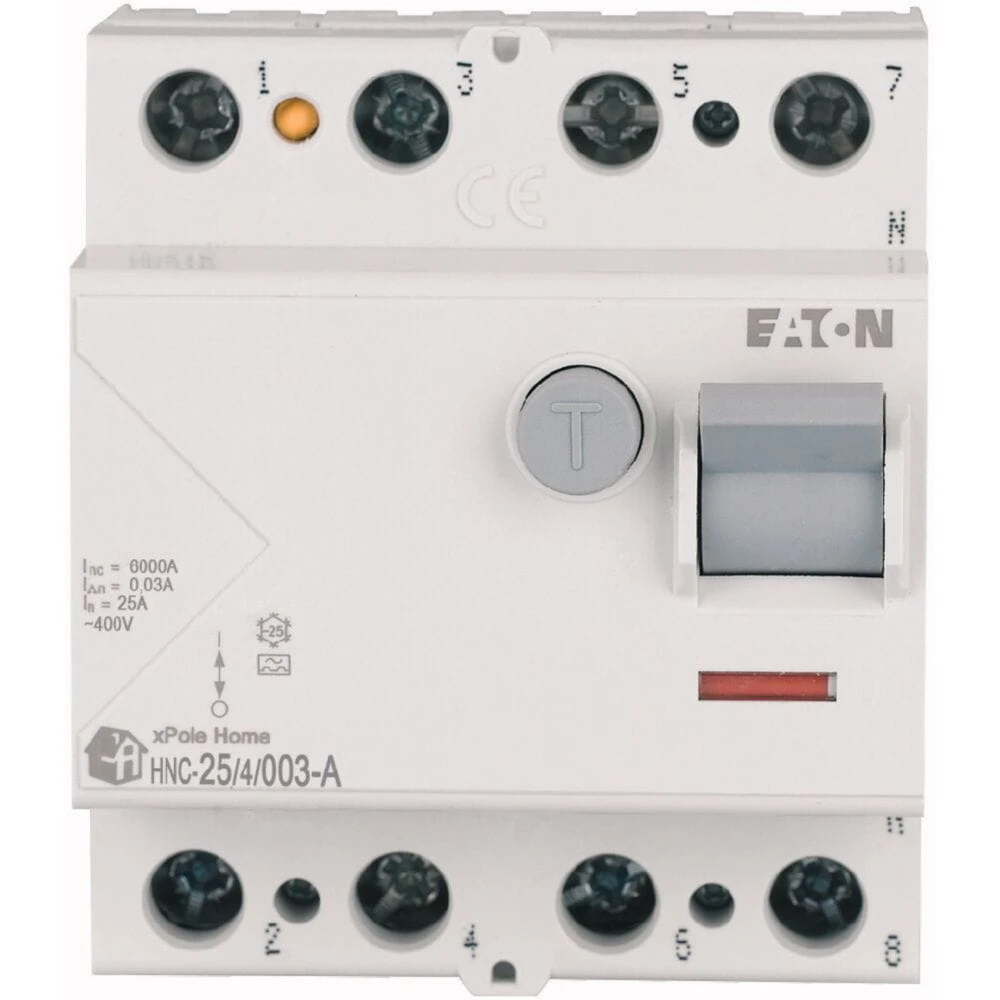

HNC-25/4/003-A 25A/ 30MA/A WYŁĄCZNIK RÓŻNICOWY 25A 4P 4M 30MA A 6KA

Przejdź do sekcji Opinie

HNC-25/4/003-A 25A/ 30MA/A WYŁĄCZNIK RÓŻNICOWY 25A 4P 4M 30MA A 6KA – Wyłącznik różnicowoprądowy 4P 25A 0,03A typ A x Pole Home HNC-25/4/003-A 194687 Główne cechy produktu Wyłącznik różnicowoprądowy Eaton został zaprojektowany z myślą o trójfazowych instalacjach elektrycznych stosowanych w

Przejdź do pełnego opisu

375,00 zł

Ilość

szt.

Dostępność:

średnia ilość

Zadzwoń i zamów

Czas wysyłki: 24 godziny

Zapytaj o produkt

Dostawa

od 0,00 zł - Punkt odbioru: Zielona Góra – ul. Chemiczna 2

Zielona Góra – ul. Chemiczna 2 (pn.–pt. 6:30–16:00)

Opis

HNC-25/4/003-A 25A/ 30MA/A WYŁĄCZNIK RÓŻNICOWY 25A 4P 4M 30MA A 6KA

Wyłącznik różnicowoprądowy

4P 25A 0,03A typ A x Pole Home HNC-25/4/003-A 194687

Główne cechy

produktu

Wyłącznik różnicowoprądowy Eaton został zaprojektowany z myślą o trójfazowych instalacjach elektrycznych stosowanych w obiektach przemysłowych i budynkach mieszkalnych.

Ochrona przed porażeniem prądem różnicowym przemiennym (AC) i pulsującym (A)

Podwójne zaciski (windowe/szynowe) na górze i na dole

Ochrona przed porażeniem uzupełniająca zgodnie z PN‑HD 60364‑4‑41

Wskaźnik położenia styków, kolor czerwony/zielony

Wymóg testowania co 6 miesięcy, a nie co miesiąc

Obowiązkowy element instalacji elektrycznej w Twoim domu

Ochrona przed porażeniem prądem

Wyłącznik różnicowoprądowy (RCD), znany również jako różnicówka, przeznaczony jest do instalacji trójfazowych w budownictwie mieszkaniowym i obiektach komercyjnych.

Zapewnia skuteczną ochronę przed:

POŻAREM |

USZKODZENIEM SPRZĘTÓW

| PORAŻENIEM PRĄDEM

Dlaczego

wyłącznik różnicowoprądowy od Eaton x Pole Home

to dobry wybór?

Uproszczone wzornictwo

Przemyślany i estetyczny wygląd urządzenia zapewnia wygodną obsługę, nie zaburzając przy tym wystroju wnętrza.

Odporność i wytrzymałość na agresywne środowisko

Kompatybilność z innymi urządzeniami

Nowa linia modułowa EATON umożliwia integrację z dodatkowymi akcesoriami, takimi jak styki pomocnicze, wyzwalacze (nadnapięciowe i podnapięciowe), automatyczne ponowne załączniki, szyny łączeniowe czy blokady na kłódkę.

łatwy montaż w obecnie używanej instalacji

Możliwość użycia szyn EVG na 12 modułów lub szyn Z‑GV o długości 1 m, który usprawnia proces prefabrykacji.

Czytelne wskaźniki sygnalizujące stan pracy urządzenia

Wskaźniki położenia styków zespolone z mechanizmem, dzięki którym użytkownik ma informację co do faktycznego położenia zestyków.

Bezpieczeństwo przed zetknięciem się przewodów

Odpowiednia izolacja, dzięki dużej odległości między stykami, wynoszącej powyżej 4mm.

łatwy w montażu, wygodny w użyciu

Informacja o stanie urządzenia na wyciągnięcie ręki

Zacisk windowy i szynowy

Szara dźwignia zespolona mechanicznie ze wskaźnikiem ON/OFF

Możliwość zaplombowania w pozycji ZAł. i WYł.

Wskaźnik położenia styków czerwony/zielony

Prosty montaż na szynie DIN

Specyfikacja techniczna:

Model: HNC-25/4/003-A

Stopień ochrony (IP):

IP20

Znamionowy prąd różnicowy [A]:

0,03

Głębokość wbudowania [mm]:

69.5

Znamionowa zdolność zwarciowa [kA]:

0.5

Szerokość wyrażona liczbą modułów:

Wymiar obudowy (zgodnie z DIN 43880):

1 Sposób montażu:

Szyna DIN

Czułość: A

Liczba biegunów: 4

Prąd znamionowy [A]: 25

Odporność na udar prądowy [kA]:

0.25

Wytrzymałość zwarciowa (Icw) [kA]:

Bezpiecznik różnicowy (wyłącznik RCD)

dla ochrony ludzi, sprzętów i instalacji

Bezpieczniki różnicowe

w instalacjach elektrycznych

Wyłącznik różnicowoprądowy (różnicówka) ma za zadanie odciąć zasilanie, gdy w jakiejkolwiek części instalacji wystąpi zagrożenie porażeniem prądem elektrycznym. Najczęściej stosowane są wyłączniki typu AC oraz typu A.

Gdzie stosuje się

wyłączniki RCD?

Gospodarstwa mieszkalne

Przemysł Szpitale

Miejsca użyteczności publicznej

Wyłącznik mocuje się na szynie montażowej

typu TH-35

Wyłącznik montuje się na szynie typu TH-35, a urządzenie działa bez względu na jego orientację (pionową lub poziomą).

Szyna łączeniowa może być mocowana na górze i na dole aparatu

Wolny zacisk windowy pomimo zamontowanej szyny zbiorczej

Możliwość późniejszego dobudowania styku pomocniczego do sygnalizacji zadziałania ZP‑NHK

Możliwość późniejszego zamontowania styku pomocniczego Z‑HK

Kolejny etap w rozwoju

zabezpieczeń

EATON AFDD+ to nie tylko ulepszona wersja poprzednich modeli. To nowoczesny krok w rozwoju urządzeń zabezpieczających, który wykorzystuje zaawansowane technologie i cyfrowe innowacje.

Wyłączniki nadprądowe HN

Zabezpieczenie przed zwarciami i przeciążeniem

Podstawowa ochrona przeciwpożarowa

Wyłączniki różnicowoprądowe HNC

Zabezpieczenie ziemnozwarciowe

Wyłączniki kombinowany HNB

Zwiększona ochrona przeciwpożarowa

Przeciwpożarowy detektor

iskrzenia AFDD+

Zabezpieczenie łukochronne

Najczęściej zadawane

pytania

Wyłącznik różnicowoprądowy, znany również jako różnicówka, to element zabezpieczający w instalacji elektrycznej, którego zadaniem jest ochrona użytkowników przed porażeniem prądem.

Jego stosowanie jest wymagane w instalacjach odbiorczych, szczególnie tam, gdzie przewód PEN został rozdzielony na osobne przewody PE i N.

Dobór zależy od rodzaju urządzeń podłączonych do instalacji. Dla standardowych gniazd i oświetlenia wystarczy model typu AC, natomiast w obecności urządzeń elektronicznych i energoelektronicznych zalecane są wyłączniki typu A lub F.

Tak – zgodnie z przepisami prawa budowlanego, stosowanie wyłączników różnicowoprądowych w instalacjach elektrycznych jest obowiązkowe.

Urządzenie reaguje na prąd upływowy, czyli sytuację, gdy część prądu wypływa poza chroniony obwód – może to świadczyć o porażeniu prądem lub uszkodzeniu izolacji.

Ochrona przed bezpośrednim porażeniem jest skuteczna tylko dla wyłączników o czułości do 30mA i obwodów nieprzekraczających 32A. Przy wyższych wartościach prądu różnicowego taka ochrona nie jest zapewniona.

Urządzenie analizuje równowagę między prądem wpływającym a wypływającym z obwodu. W przypadku różnicy – oznaczającej potencjalny upływ prądu – następuje jego automatyczne wyłączenie.

Instalacja powinna przebiegać zgodnie z instrukcją producenta i być wykonana przez elektryka posiadającego odpowiednie uprawnienia.

Wyłączniki różnicowoprądowe z członem nadprądowym zwane również kombinowanymi to połączenie funkcji różnicówki i eski. W ofercie EATON takie aparaty można znaleźć w serii HNB czy PKNM.

Tak, zgodnie z normą PN‑HD 60364‑4‑42, różnicówki o czułości do 300mA mogą pełnić funkcję ochrony przeciwpożarowej. Przykładowe modele to PF6‑40/4/03 oraz PFIM‑63/4/03‑S/F.
